Клапан обратный ПТК 20 01 000-00

Клапан тормозной ПТК 20.00 предназначен для поддержания заданных скоростей перемещения при попутных нагрузках рабочего оборудования и грузов в гидроприводах строительных, дорожных, с/х и др. машин. В клапане предусмотрен гидрозамок для фиксации гидроцилиндров. Клапан тормозной соответствует техническим условиям ТУ 41 4400-020-07502012-2003.
Рекомендации по эксплуатации и хранению клапана ПТК 20.00:

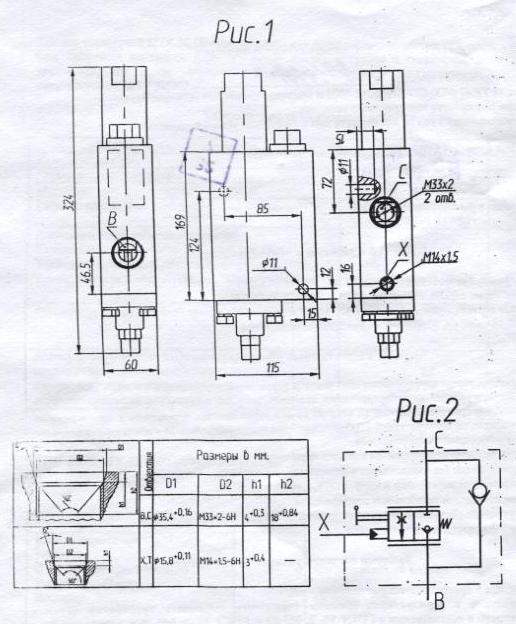

  Габаритные и присоединительные размеры можно посмотреть на рис.1
Порядок монтажа:
1) снять заглушки с присоединительных отверстий клапана тормозного, убедиться в чистоте каналов.
2) перед постановкой штуцеров резьбу отверстий смазать рабочей жидкостью. В случае снятия изделия с машины или отсоединения трубопроводов все штуцера должны быть закрыты заглушками.
3) подсоединить рабочие выводы потребителей (С, В) и канал управления Х согласно гидросхеме на рис.2


Основные технические данные:
